双作用执行器动作原理

正作用

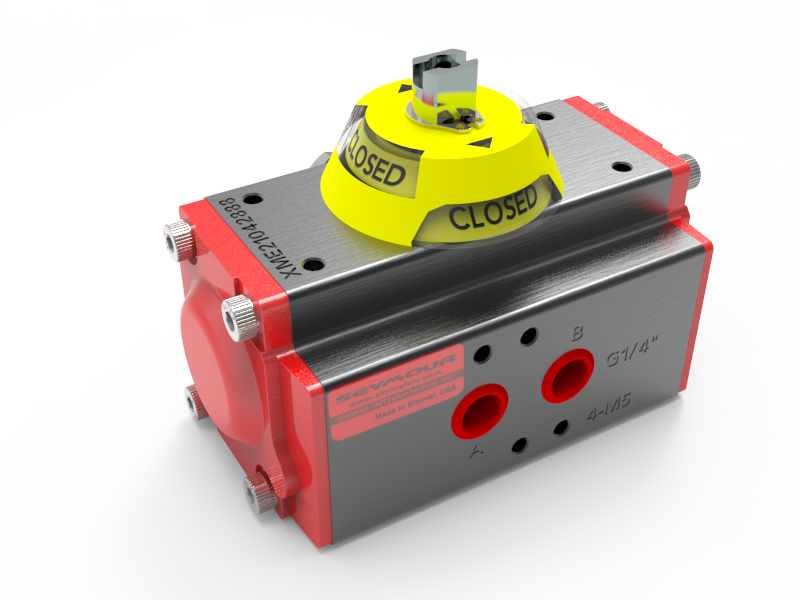

A口进气，压缩空气推动活塞向外运动，使执行器输出轴逆时针 旋转(0°→90°)，B口排气。

B口进气，压缩空气推动活塞向内运动，使执行器输出轴顺时针 旋转(90°→0°)，A口排气。

反作用

A口进气，压缩空气推动活塞向外运动，使执行器输出轴顺时针 旋转(0°→90°)，B口排气。

B口进气，压缩空气推动活塞向内运动，使执行器输出轴逆时针 旋转(90°→0°)，A口排气。
