美国SIMMEL气动执行机构
RT系列
•RT075系列气动执行器专为球阀和蝶阀等旋转阀应用而设计。
•提供双作用或弹簧复位配置
•扭矩输出范围广。
•NAMUR和ISO法兰标准。
•附带气动附件的完整定制解决方案。

‹

  • RT075DA气动执行机构
  • RT075DA气动执行机构
  • RT075DA气动执行机构

›

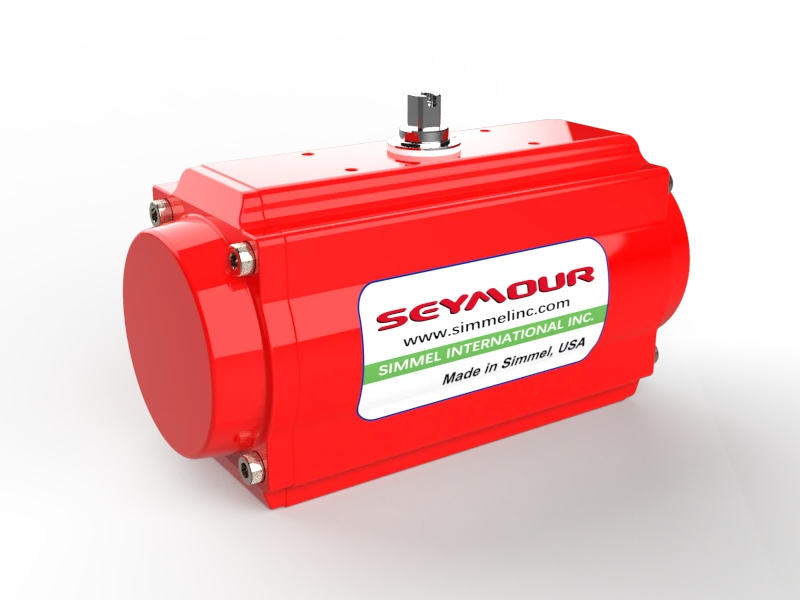

RT075DA气动执行机构

RT系列
•RT075系列气动执行器专为球阀和蝶阀等旋转阀应用而设计。
•提供双作用或弹簧复位配置
•扭矩输出范围广。
•NAMUR和ISO法兰标准。
•附带气动附件的完整定制解决方案。
西美尔气动执行机构

RT075DA

Material• Aluminium alloy
Torque •75 Nm (double acting, 5 bar)
Operating pressure•2.5-8 bar
Travel angle•Standard: 0-90°

•Option: 0-135° 、140°、180°

• 3 position option: 0-45-90°，0-90°-180°
Ambient temperature•Standard: -20 to +80 °C

•Low temperature: -40 to +80 °C

•High temperature: -20 to +150 °C
Body• Standard: Soft anodizing

• Option: Hard anodizing

• Option: Polyester powder coating or epoxy-polyurethane coating
ColorRedRAL 3001BlueRAL 5005YellowRAL 1033BlackRAL 9005OtherNano coatingEnhance corrosion resistance


气动执行器相关产品
常见问题解答

DA执行机构

美国西美尔DA双作用气动执行器，专为工业自动化设计，提供稳定可靠的动力输出，适用于多种严苛工况。

SR弹簧复位执行器

美国西美尔SR单作用气动执行器，专为工业自动化设计，提供稳定可靠的线性运动控制，适用于多种严苛工况。

FC执行器

FC气动执行器，高效稳定的工业自动化解决方案，适用于多种阀门控制场景，提升生产效率与安全性。

FO气动执行器

Fall Open（FO）气动执行器，专为工业自动化设计，提供高效稳定的气动控制解决方案，适用于多种工业场景。

140° 180°

120°, 135°, 180°双作用与单作用

为满足不同类型阀门及机械自动化的驱动要求，我司可根据客户要求定制不同行程(例120°、135°、180°等)的气动执行器。

输出扭矩请参考90°行程气动执行器扭矩表

动作原理

双作用执行器动作原理

正作用

A口进气，压缩空气推动活塞向外运动，使执行器输出轴逆时针 旋转(0°→90°)，B口排气。

B口进气，压缩空气推动活塞向内运动，使执行器输出轴顺时针 旋转(90°→0°)，A口排气。

反作用

A口进气，压缩空气推动活塞向外运动，使执行器输出轴顺时针 旋转(0°→90°)，B口排气。

B口进气，压缩空气推动活塞向内运动，使执行器输出轴逆时针 旋转(90°→0°)，A口排气。
